電阻式直線位移傳感器(電阻尺)其主要結構為電刷跟電阻體(電阻片)所構成的如下圖1所示，當中電阻體的形狀可以依照客戶的要求制作。

電刷也是一樣可以依照使用的不同而有所不同，但是電刷依照形狀有絲狀跟片狀電刷這兩種，另外也有耙狀觸點跟圓弧觸點這兩種的接觸方式,如下圖2所示的左上為片狀圓弧觸點電刷，右上為片狀耙形觸點電刷。

兩種電刷形式使用的場合需要于設計產品的時候決定，比如角度傳感器或是電位計我們一般用的是絲狀圓弧觸點電刷較為居多，而需要用到長距離行程的位移傳感器我們一般是片狀耙形觸點的電刷居多。

所以電刷跟電阻體兩者的關系，決定使用何種電刷或是電阻體的形式。

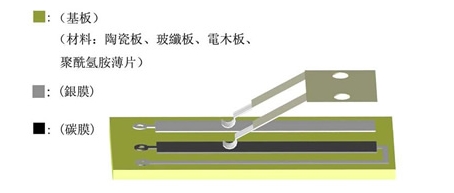

1. 電阻式位移傳感器的主要組成結構:

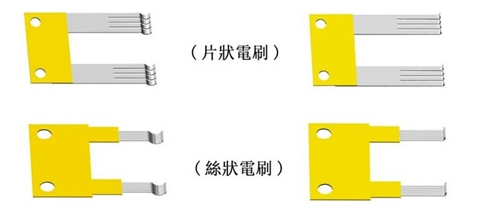

2.電阻式直線位移傳感器電刷形式：
